| 品牌 | 浩川 |
| 型號 | PZ |
| 加工定制 | 是 |

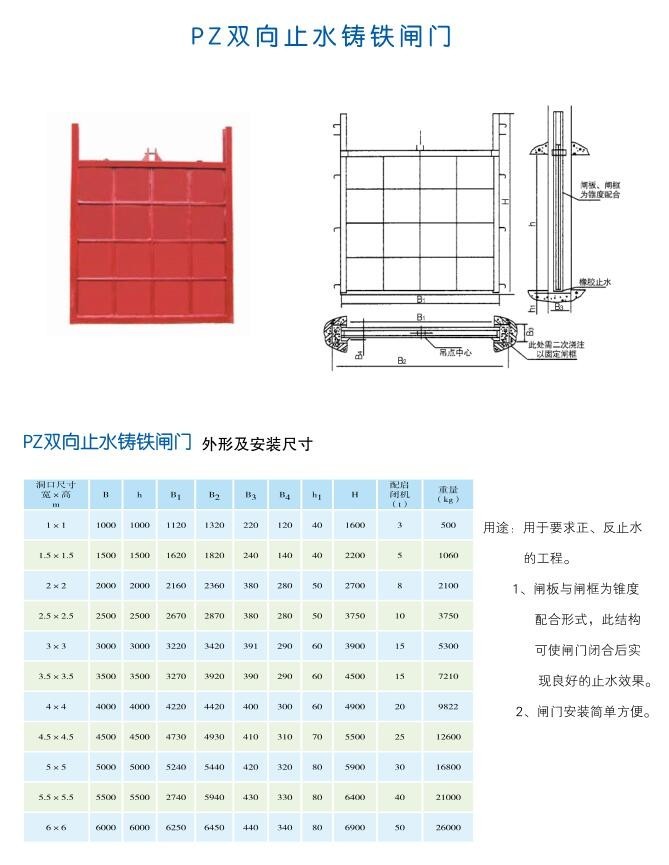

PZ雙向止水鑄鐵鑲銅閘門主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截?cái)嗨髦谩？蓮V泛用于自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。
PZ雙向止水鑄鐵鑲銅閘門性能及結構 ：
1﹑閘門的設計﹑制造﹑安裝﹑檢驗驗收等符合DL/T5019-94標準的規定。
2﹑形式：洞口式閘門
3﹑結構：設備主要由手電兩用啟閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成。密封性能良好，久用磨損后可通過螺旋來更換密封裝置保持正常工作。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系采用不銹鋼，適用于污水腐蝕環境。
4﹑工作場所：室外
5﹑安裝形式：洞口式
鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1、主要結構：
（1）、門框由優質鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~封面。
（2）、門體為整體鑄造的方形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
（3）、門體、門框按*工作水頭設計，其抗拉、抗壓、抗剪強度的安全系數為5，傳動絲桿的導向支撐間距與絲桿半徑之（柔度）不大于200。
（4）、門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框?qū)虿坶g隙小于1.6mm。
（5）、導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
（6）、楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。
歡迎新老客戶咨詢了解興淼水工：
聯系人：馮經理
電話：13132489338（同微信）
13831999957
座機：0319-4835228
本廠主要生產：鑄鐵閘門、鋼制閘門、回轉式清污機、抓斗式清污機、格柵清污機、電動格柵機、螺桿式啟閉機、卷?yè)P(yáng)式啟閉機、攔污柵、鑲銅、不銹鋼閘門、尼龍鋼閘門、橡膠止水等水工產品和鉆機、懸掛起重機等設備。并承接各種啟閉機設計、制造、安裝。公司產品廣泛應用于大中小型堤壩、水庫、灌溉、防洪排澇、農田改造、水利發電站等行業。先進的檢測設備、穩定可靠的產品質量。讓我們的產品暢銷全國二十多個省、市，深受廣大用戶好評！
