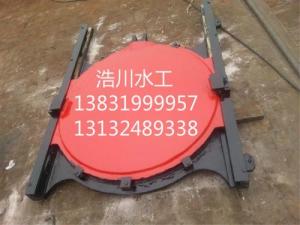

PYZ鑄鐵鑲銅圓閘門結構組成：

1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開

啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4、品種規格齊全，適應性廣。

5、鑄鐵鑲銅閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

鑄鐵鑲銅閘門主要性能指標

a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m

c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。

d）工作環境：溫度-20℃～120℃濕度：95% 工作介質：水與污水 PH 值：5～10

e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。

f）工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。

歡迎新老客戶咨詢了解浩川水工：

聯系人：馮經理

電話：13132489338（同微信）

      13831999957

座機：0319-4835228

本廠主要生產：鑄鐵閘門、鋼制閘門、回轉式清污機、抓斗式清污機、格柵清污機、電動格柵機、螺桿式啟閉機、卷揚式啟閉機、攔污柵、鑲銅、不銹鋼閘門、尼龍鋼閘門、橡膠止水等水工產品和鉆機、懸掛起重機等設備。并承接各種啟閉機設計、制造、安裝。公司產品廣泛應用于大中小型堤壩、水庫、灌溉、防洪排澇、農田改造、水利發電站等行業。先進的檢測設備、穩定可靠的產品質量。讓我們的產品暢銷全國二十多個省、市，深受廣大用戶好評！
