型號：PGZ

用途：節水，阻水

材質：鑄鐵，球墨鑄鐵，鑄鋼

壓力范圍(MPa)：常壓

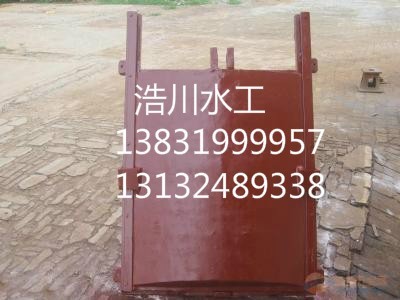

 PGZ鑄鐵閘門是以優級鑄鐵為原料制作的的水利機械產品，它具有良好的耐腐蝕，止水密封好，安裝簡單，使用壽命長等特點。

PGZ鑄鐵拱型閘門主要構件：

一、門板

1、PGZ鑄鐵拱型閘門的門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。

2、PGZ鑄鐵拱型閘門的門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。

3、PGZ鑄鐵拱型閘門的門板的厚度應在計算厚度上增加2mm的腐蝕裕量。

4、閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。

二、門框

1、PGZ鑄鐵拱型閘門的門框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。

2、PGZ鑄鐵拱型閘門的門框的厚度應在計算厚度上增加2mm的腐蝕裕量。

3、對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。

三、導軌

1、導軌應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到位置時，其導軌的頂端應高于門板的水平中心線。

2、導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。

四、密封座

1、密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm。

2、密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

3、密封座的板厚，應符合表4規定。

五、吊耳或吊塊螺母

1、門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。

2、吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。

注：矩形的密封座厚度以閘孔的長邊尺寸為準。

3、吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定。

PGZ鑄鐵拱型閘門訂購注意事項：

1、閘門產品名稱與型號；

2、閘門迎水面（口徑大?。?/span>

3、閘門材質 ；

4、若已經由設計單位選定的閘門型號，請按閘門型號直接向浩川水工下單。

5、當閘門使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數。

PGZ鑄鐵閘門的安裝步驟：

1、將閘門起吊到安裝位置：用起重機起吊鑄鐵閘門時利用閘門的地腳螺栓孔起吊，盡量使門的門體和門框一起體起吊，當閘門的體積太大，或者因?yàn)楝F(xiàn)場位置無法進行整體起吊時，可以將門體與門框拆解后分別起吊，但保護好密封面。

2、安裝門體：用塞尺檢查鑄鐵閘門的上、下密封面的間隙，一定要將間隙保持在0.1mm以內，如果間隙超標，可以在超標處的門框背面墊入合適的斜鐵，順便將地腳螺栓慢慢的旋松，直到間隙合格為止。

3、澆灌混泥土：裝鑄鐵閘門時，原有的水泥板會有損壞，所以在閘門四周的混凝土面板上用細砂漿混凝土進行二次澆灌，達到固定的目的。需要注意的是不得采用素混凝土，澆灌后要用振動泵搗固堅實。當二次澆灌混凝土完全凝固后，還應對固定螺母進行檢查。

4、安裝啟閉機：安裝前在啟閉機底板上和平臺上畫出對應的十字線，然后將啟閉機的中心與平臺上的十字線相對應，用水平儀對啟閉機底板進行調平，然后將絲桿的下端與閘門吊耳移到對應額位置，并檢查絲桿的垂直度，使其誤差小于1/500mm。
