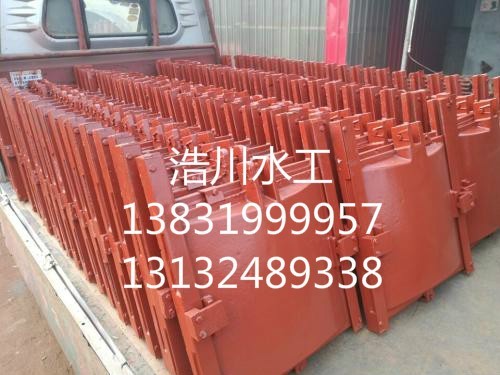

鑄鐵閘門主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。

   閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。

   閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。

鑄鐵閘門結構設計：

　主要由閘框和閘板兩大部分組成。

　閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件，板面四周設鑄鐵邊框梁，為提高閘板的強度，板面制成拱形， 拱的圓心角按60度設計，以降低其所受的水壓力。為便于制造、運輸和安裝，閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度 ，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。

工作原理：

　閘板是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工

　刨光后平直光滑、貼合嚴密，使結合面、止水面與運動滑道合三為一。在啟閉機作用下，當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使閘板與閘框滑道緊密貼合，從而達到有效止水的目的。

鑄鐵閘門的安裝保養方法及調試方法：

1、在安裝鑄鐵閘門以前,要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。

2、安裝時閘門時整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。

3、澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。

4、*,在安裝完畢后要及時清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門啟閉。

歡迎新老客戶咨詢了解浩川水工：

聯系人：馮經理

電話：13132489338（同微信）

      13831999957

座機：0319-4835228

本廠主要生產：鑄鐵閘門、鋼制閘門、回轉式清污機、抓斗式清污機、格柵清污機、電動格柵機、螺桿式啟閉機、卷揚式啟閉機、攔污柵、鑲銅、不銹鋼閘門、尼龍鋼閘門、橡膠止水等水工產品和鉆機、懸掛起重機等設備。并承接各種啟閉機設計、制造、安裝。公司產品廣泛應用于大中小型堤壩、水庫、灌溉、防洪排澇、農田改造、水利發電站等行業。先進的檢測設備、穩定可靠的產品質量。讓我們的產品暢銷全國二十多個省、市，深受廣大用戶好評！
