平面鋼閘門的承重結構
⑴面板：是用來擋水，直接承受水壓并傳給梁格。面板通常設在閘門的上游面，這樣可以避免梁格和行走支承浸沒于水中而積聚污物，也可以減小因門底過水而產生的振動。 ⑵梁格：由互相正交的梁系（水平次梁（包括頂、底次梁）、豎立次梁、主梁和邊梁等）所組成，用來支承面板并將面板傳來的全部水壓力傳給支承邊梁，然后通過設置在邊梁上的行走支承把閘門上的水壓力傳給閘墩。 ⑶橫向聯結系（又稱豎向聯結系）：布置在垂直于閘門跨度方向的豎直平面內，以保證閘門橫截面的剛度 ，使門頂和門底不致產生過大的變形。其主要承受由頂梁、底梁和水平次梁傳來的水壓力并傳給主梁。其形式主要有實腹隔板式和桁架式。 ⑷縱向聯結系（又稱門背聯結系或起重桁架）：布置在閘門下游面主梁（或主桁架）的下翼緣（或下弦桿）之間的縱向豎直平面內，承受閘門部分自重和其它豎向荷載，并可增強閘門縱向豎平面的剛度；當閘門受雙向水頭時還能保證主梁的整體穩定性（當閘門承受反向水頭時，主梁下翼緣受壓）。
平面閘門的安裝技術要求8條介紹
（1）平面閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。
（2）平面閘門的埋設件安裝，應符合DL/T5018-94第9.1.3條、第9.1.4條和第9.1.10條-第9.1.13的規定。
（3）閘門主支承部件的安裝調整工作應在門葉結構拼接裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。
(4)充水裝置和自動掛脫梁定位裝置的安裝，除應按施工圖紙要求外，還需注意與自動掛脫梁的配合，以確保安全可靠地動作。
（5）平面閘門水封裝置的安裝技術要求，應按規定執行。
（6）平面閘門安裝完畢后，應清除埋件表面的門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。
（7）經監理人檢查合格的平面閘門及門槽埋件，方能按規定進行涂裝修補。
（8）平面閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑輪或滑道的中心測量上、下游方向與左、右方向的傾斜，單吊點平面閘門的傾斜不應超過門高的1/1000，且不大于8mm；平面鏈輪閘門的傾斜應不超過門高的1/1500，且不大于3mm；當超過上述規定時，應予配重調整。

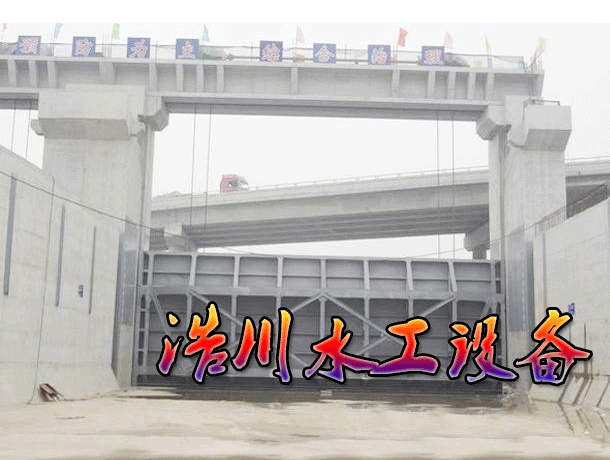

平面定輪閘門：承受水頭較大,外形規格不受限制,廣泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。平面定論鋼閘門廣泛用于水力水電，市政建設，給水排水，水產養殖，農用水利建設等工程，鋼閘門主要以鋼板為基材焊制而成，該閘門耐腐蝕 封閉可采用橡膠止水，密封性能好。閘門可根據水頭增大可設置槽滑輪，定位輪，以減少磨擦阻力，方便提閉。（購方提供圖紙或廠方提供均可制造）。
滑塊鋼閘門用途：
滑塊鋼閘門主要用于給排水、水電、水利工程中，用以截止、疏通水流或調節水位。本廠綜合國內外先進結構及工藝，對閘門已做了多次改進，形成批量生產，多種規格出口遠銷。
滑塊鋼閘門特點：
1.結構強、耐腐、耐磨、安裝方便。
2.密封性能好，滲水量：正方向0.72（L/min.m）、反向（L/min.m）。
3.品種全、適應性廣。
