蓄水池水力液壓翻板閘門結構組成
- 價格： ￥2180/臺
- 發布日期： 2019-01-04
- 更新日期： 2025-05-20
產品詳請
液壓翻板閘門是水利科技的一項革命性成果，是目前*的活動壩技術。它廣泛應用于農業灌溉、漁業、船閘、海水擋潮、城市河道景觀工程和小水電站等建設。液壓升降壩力學結構科學、不阻水、不怕泥砂淤積；不受漂浮物影響；在損失極小水量的情況下，就能很容易地沖掉上游的漂浮物，使河水清澈；放壩快速，不影響防洪安全；結構堅固可靠，抗洪水沖擊的能力強。它攻克了傳統活動壩型的所有缺點，同時它又具備傳統壩型的所有優點：它像橡膠壩一樣緊貼河床不阻水；像翻板門壩一樣自動放壩行洪，任意保持水位高度；像水閘一樣堅固耐用。
液壓翻板閘門的結構：

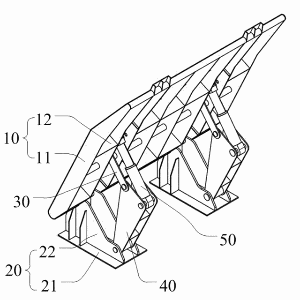

液壓翻板閘門采用框架結構的門葉作為擋水構件，通過支架與支墩進行連接，門葉和支架成一體，可以繞支墩座轉動，結果簡單，沒有復雜的傳動構件，液壓系統作為輔助啟閉裝置安裝在支架和支墩之間，用于人工方式啟閉閘門。
液壓翻板閘門的工作原理：
液壓翻板閘門的工作原理：當上游水位超過正常蓄水位10—20cm時，隨著水位的上升閘門在水力作用下自動逐步開啟，水位越高，開啟量越大，直至全開；當水逐漸流出，水位開始下降，降至低于正常蓄水位時，閘門完全關閘；
液壓翻板閘門產品特點：
1、結果簡單，沒有復雜的傳動構件，閘門部分基本沒有需要維護、修理的部位，閘門運行的穩定性和可靠性得到大大的提高，河道中的雜物不容易被卡，即使卡也有容納的空間，而且非常容易清理；
2、鋼結構翻板閘門擋水部分為一個整體，沒有拼接縫。而混凝土結構閘門是通過多塊預制構件拼接而成，因此拼接縫隙容易發生漏水；
3、閘門不會發生側向移動，解決了側向漏水問題，當側止水橡膠被雜物損壞時，可以在蓄水狀態進行更換，不會影響正常的發電；
4、閘門被物體單邊卡時不會發生一端高一端低的扭曲變形，因此不會造成閘門之間相互影響；
5、由于鋼結構翻板閘門門葉剛性好，強度高，不會象鋼筋混凝土那樣易裂，即便被重量級物體沖撞，也只會發生局部變形，修復簡單，無需運輸通道費用低，恢復速度快；
6、鋼結構翻板閘門由于采用鉸鏈方式連接，不會發生被洪水浮起沖走的嚴重問題，有了液壓系統的作用更加不會產生拍打現象；
7、因為結構設計的合理性，閘門受力分布均衡，可以滿足大跨度、較高閘門的要求。在同等跨度和高度的情況下，可以大量節省鋼材用量，無需閘門上部的門槽結構和價格昂貴的啟閉設備，
8、因為所有的構件都在大壩以外生產，*階段才進入現場安裝工作，液壓系統的安裝可以在蓄水狀態下進行，因此可以大大縮短了施工工期，同時降低了大壩的復雜程度和施工難度；
9、每個閘門相互之間無需隔墩進行分割，增加了有效的過流斷面，閘門與閘門之間用橡膠接觸密封，相互之間可以獨立運行，能耗低，可以合理的進行水位調節，還可以實現全壩段沖沙作用；
10、鋼結構翻板閘門由于采用金屬材料，*需要的是進行定期的防腐維護，特別需要的是背水面的維護保養。
